手機攝像頭測試方案與行業標準全解析

2025-08-21

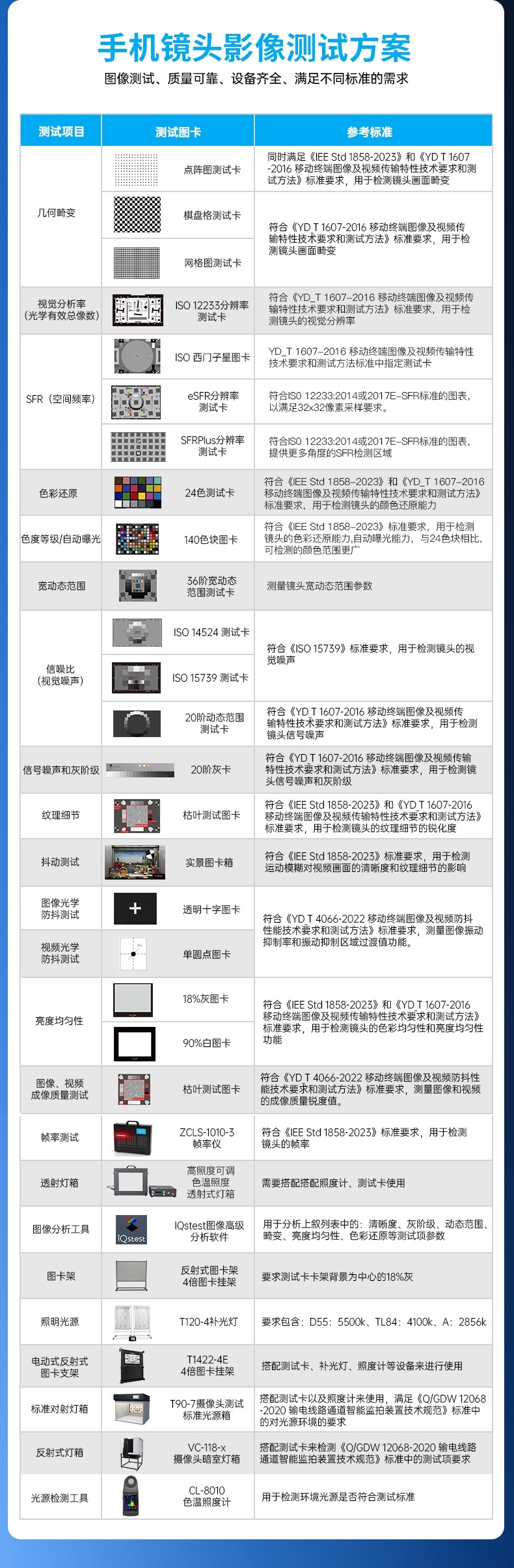

手機攝像頭作為現代智能手機的核心功能模塊，其性能表現直接影響用戶體驗。本文將系統介紹手機攝像頭的測試方案與行業標準，涵蓋光學性能、電氣安全、環境適應性等關鍵測試項目，以及國內外主流標準體系，為手機制造商、檢測機構和消費者提供全面的技術參考。

一、光學性能測試方案與標準

分辨率測試是評估攝像頭成像質量的基礎項目，采用ISO 12233標準測試卡進行。測試時將攝像頭設置為最高分辨率模式，拍攝包含2000線或4000線楔形圖的測試卡，通過專業軟件分析圖像中心與邊緣的分辨率。行業標準要求VGA(0.3M)攝像頭中心分辨率≥350LW/PH，四角≥250LW/PH；5M攝像頭中心≥1200LW/PH，四角≥1000LW/PH。IEEE 1858-2023標準進一步規定了手機攝像頭圖像質量的量化評估方法，包括空間頻率響應(SFR)和調制傳遞函數(MTF)的測量要求。

色彩還原測試使用標準24色卡，在D65標準光源下拍攝，通過計算ΔE值評估色彩偏差。測試要求色塊19-24的RGB三色值偏差≤5%，HSV值<0.2（允許兩個以內子項超標）。YD/T 4066-2022標準特別強調了攝像頭在不同光源下的白平衡性能，要求自動白平衡系統能適應A光源、TL84光源、CWF光源等多種色溫環境。

低光性能測試模擬不同照度環境（從200Lux到1Lux），評估攝像頭的信噪比(SNR)和動態范圍。行業標準要求低照度下SNR≥30dB，動態范圍≥60dB。測試方法包括使用標準燈箱控制光照條件，拍攝灰階測試卡并分析相鄰色塊的亮度差異，要求能區分≥11個灰階。T/CSMT-DZ 001-2021標準還規定了攝像頭在逆光、側光等復雜光照條件下的表現要求。

二、功能性測試方案與標準

自動對焦測試評估攝像頭的對焦速度與準確性，采用調焦測試卡（如YE0220）測量對焦時間。行業標準要求普通場景對焦時間≤500ms，低光環境下≤800ms。測試方法包括拍攝不同距離的標靶，評估從模糊到清晰的對焦過程，同時檢測連續對焦的穩定性。防抖性能測試依據YD/T 4066-2022標準，使用帶有定位標志的枯葉測試圖卡，評估光學防抖(OIS)和電子防抖(EIS)系統的性能。

視頻性能測試包括幀率穩定性、動態范圍、音頻同步等指標。測試時錄制標準動態測試視頻，分析幀率波動（要求±1幀以內）、動態范圍（≥70dB）和音畫同步誤差（≤40ms）。GB/T 35678-2017標準規定了視頻監控攝像頭的網絡傳輸協議和延遲要求，可作為參考。

畸變測試使用方形標版，通過IMATEST軟件計算水平與垂直方向的TV畸變值。行業標準要求廣角鏡頭畸變≤2%，普通鏡頭≤1%。測試時需確保標版表面亮度為50000Lux，圖像充滿屏幕80%以上，避免測試條件影響結果準確性。

三、可靠性與環境適應性測試

溫度循環測試模擬極端環境，按照GB/T 2423.22標準，將攝像頭在-30℃至70℃之間循環48次（每30分鐘轉換一次），測試后檢查成像質量是否下降。高溫高濕測試條件為60℃、93%RH下存放96小時，評估材料老化和密封性能。

機械應力測試包括振動與沖擊測試。振動測試依據IEC 60068-2-6標準，在30-50Hz頻率范圍內，X、Y、Z三個方向各振動15分鐘；沖擊測試模擬1.5m高度跌落，對一角三邊六面各跌落3次。測試后需檢查鏡頭組件是否松動、成像是否出現異常條紋或斑點。

耐久性測試包括連續工作測試和按鍵壽命測試。標準要求攝像頭在滿負荷下連續工作72小時，監測發熱、死機、數據丟包等問題；物理按鍵需通過10萬次按壓測試，確保耐久性。網絡穩定性測試評估Wi-Fi/有線網絡中斷恢復能力，要求斷網后恢復時間≤5秒。

四、安全性與合規性標準

電氣安全測試包括耐壓測試（3000VAC/1分鐘）、漏電流測試（≤0.25mA）和絕緣電阻測試（≥100MΩ），依據GB 4943.1-2022標準執行。電磁兼容性(EMC)測試涵蓋傳導干擾（EN 55032）、輻射干擾（GB 9254-2008）和靜電放電抗擾度（GB/T 17626.2）等項目。
