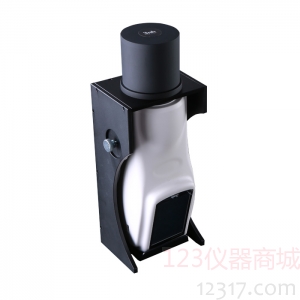

NS多功能測試組件使用說明
使用范圍：可用于測試液體試劑、醬狀物（如番茄醬、涂料）、粉末（如咖啡）等。
一、組件結構
如圖1、2中所示，NS多功能測試組件的結構如下：

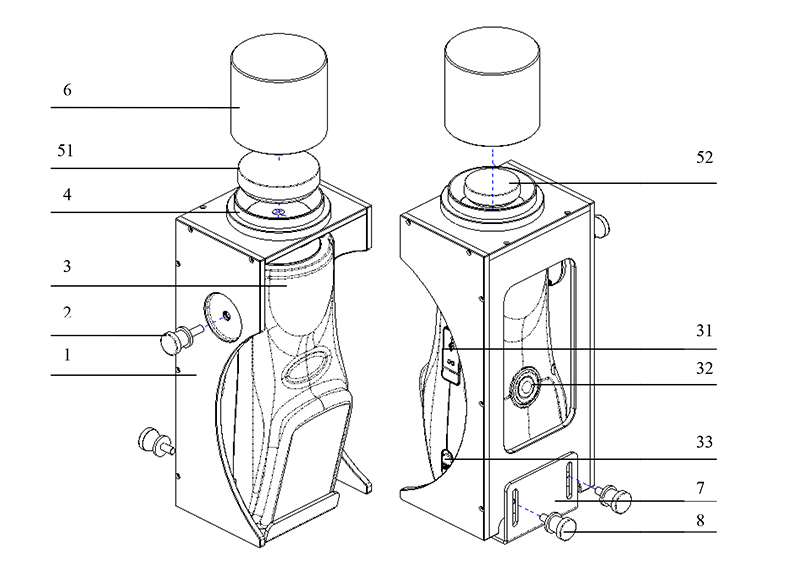

圖1 NS多功能測試組件示意圖
二、使用方法
NS多功能測試組件的使用方法如下，如圖1、圖2所示：

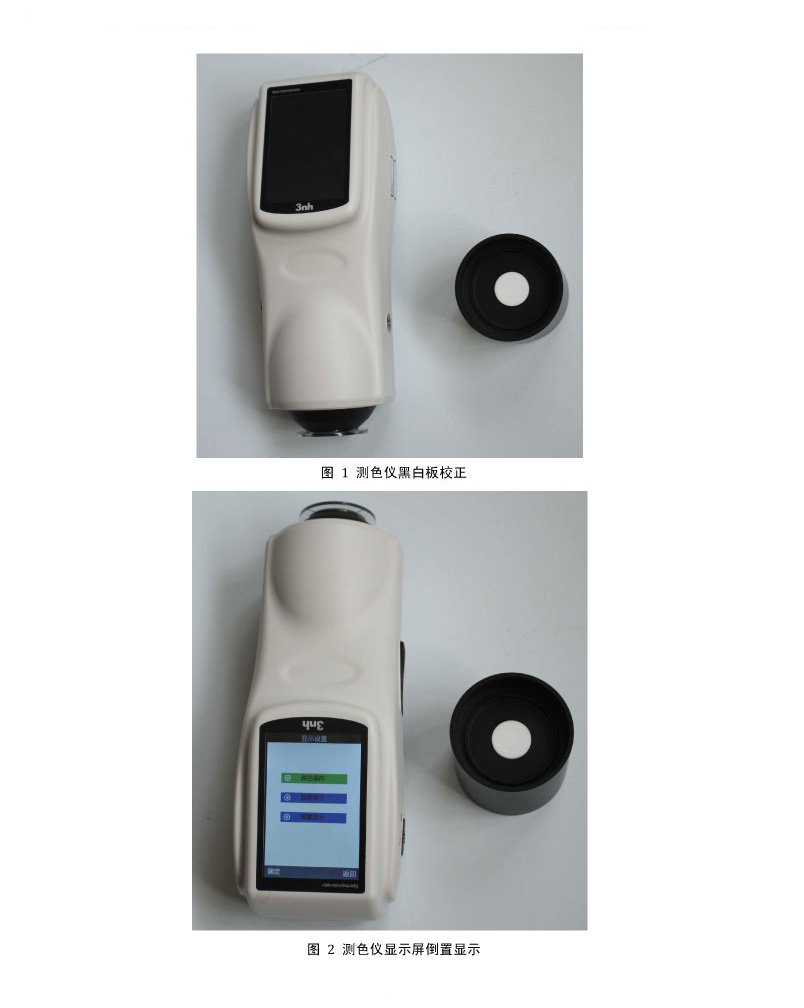

1、測色儀先進行黑、白板校正，校正完畢進入測色儀主菜單，依次點擊“顯示設置”->“倒置顯示”點選打開，將屏幕倒置顯示，便于后面操作。

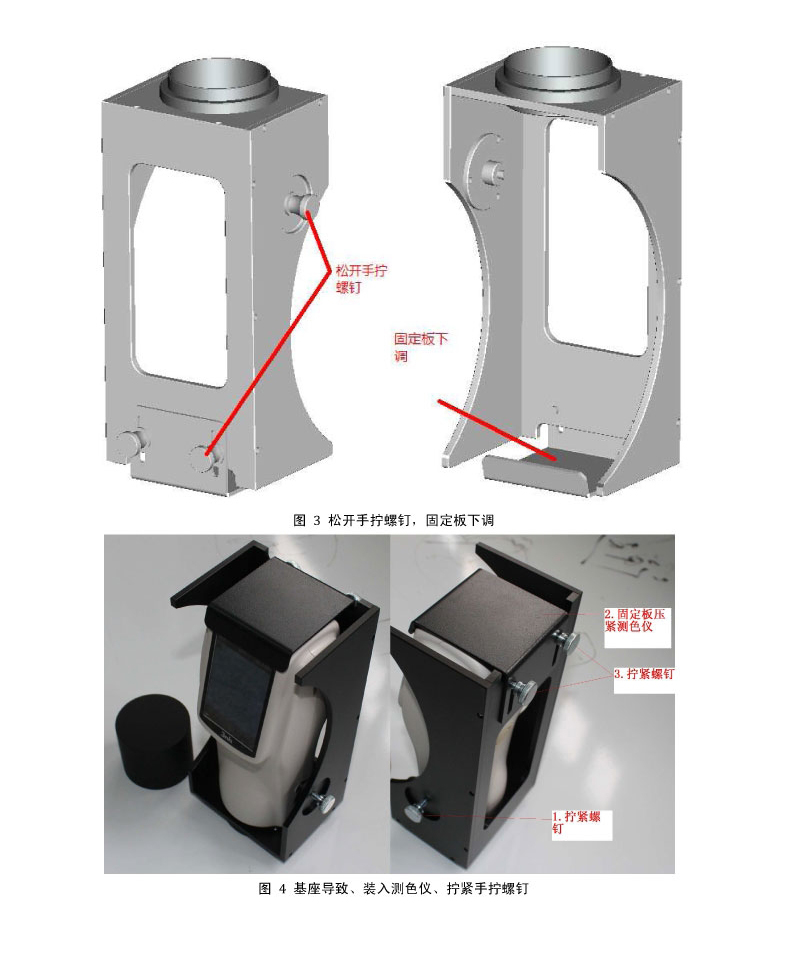

2、輕輕松開手擰螺絲8，使固定板7沿腰形孔可上下移動，使固定板7盡量處于下方位置；松開手擰螺釘2，使得手擰螺釘2的前端面稍低于螺釘固定座9的端面。

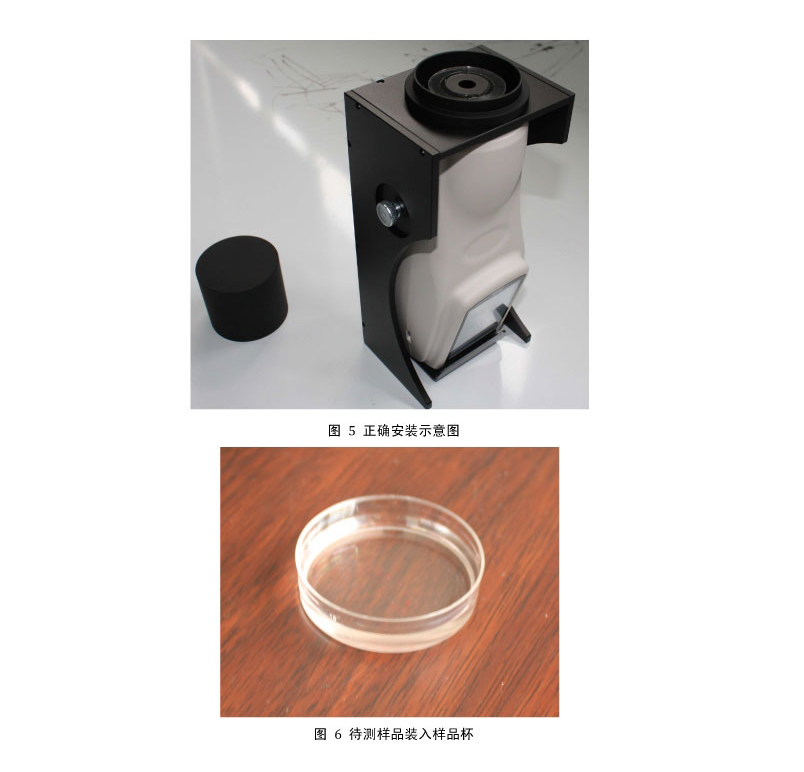

3、將測色儀3放入基座1中，測色儀盡量左右居中，測色儀3左側面（M5螺紋面）緊貼螺釘固定座9的端面，并且使測色儀3的M5固定螺絲孔和螺釘固定座9的孔位對齊，測色儀3測量口徑一側的臺階面緊貼黑腔底板4的底面，向上調整固定板7的位置，擰緊螺釘8，然后擰緊螺釘2。
注意：確保測色儀固定穩固，確保測色儀測量口徑一側的臺階面緊貼黑腔底板的底面。

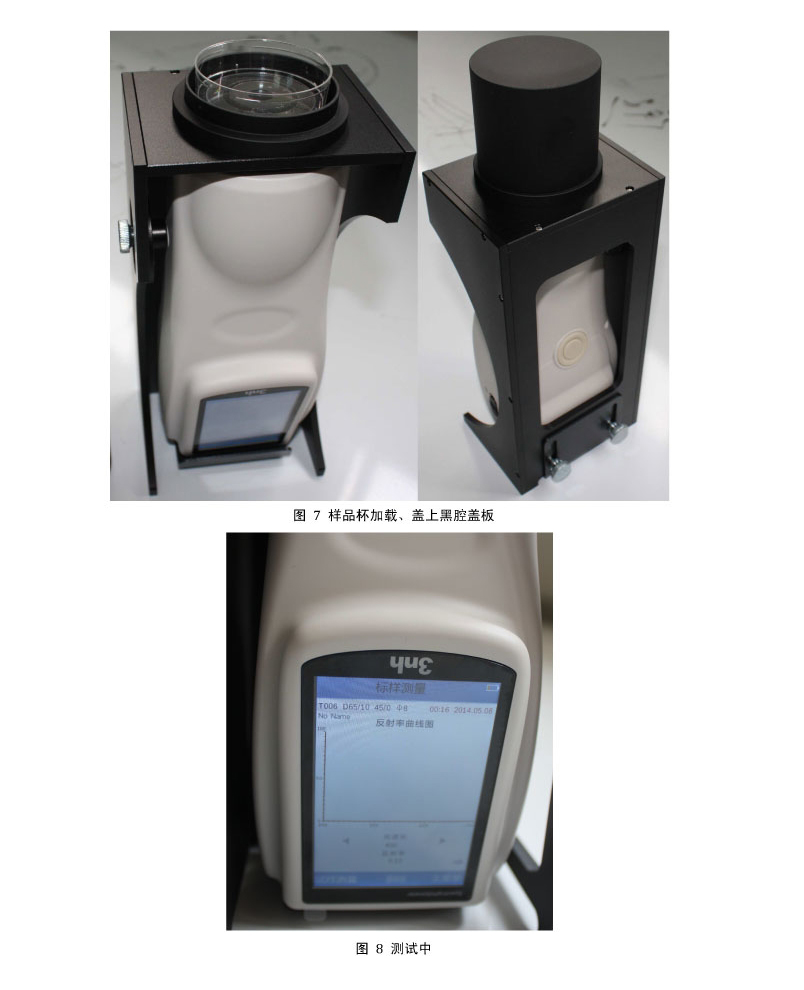

4、根據樣品特點，選取適當容量的樣品杯（Φ60mm樣品杯51、Φ35mm樣品杯52均可使用），將待測樣品放入樣品杯，然后將裝有待測樣品的樣品杯的放入黑腔內，蓋上黑腔蓋板6，按照測色儀的測試方法進行色度數據測量。
5、測量完畢，取出樣品杯；依次松開手擰螺釘2、8，取下測色儀，妥善保管測色儀；將螺釘2、8歸位，妥善保管NS多功能測試組件。

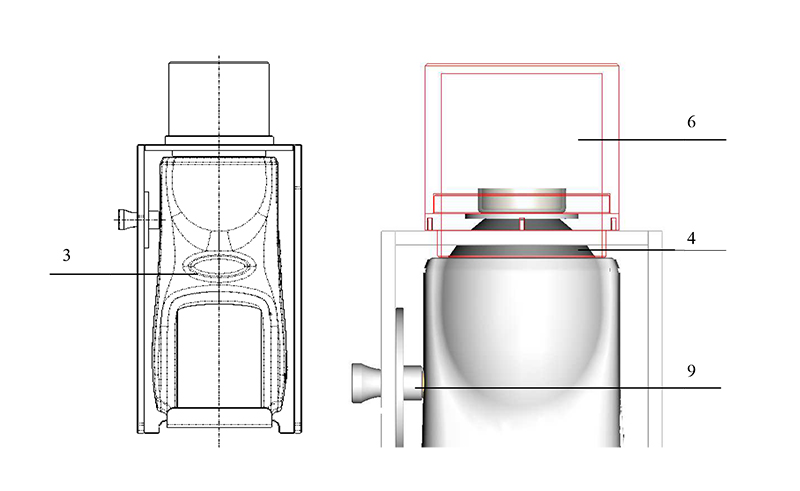

圖2 測色儀與NS多功能測試組件的配合示意圖
三、注意事項
1、將測色儀3裝入NS多功能測試組件前，測色儀應該先完成黑白板校正。
2、安裝測色儀3時，確保測色儀測量口徑一側的臺階面緊貼黑腔底板4底面。
3、測量過程中，樣品杯裝入測量黑腔時務必要小心，不得使樣品外濺，不得弄臟測色儀透鏡及內部光路，否則導致測色儀無法正常工作。

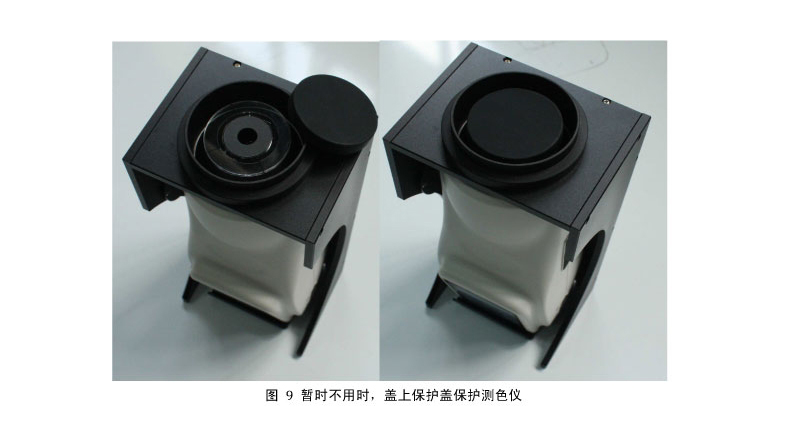

測色儀裝配在NS多功能測試組件上面，長期不用時，要及時裝上測色儀保護蓋，并蓋上黑腔蓋板，保護測色儀。
4、樣品杯有劃痕或弄臟時，務必要及時更換，否則影響測試色度數據準確性。
5、使用NS多功能測試組件測量樣品時，建議連接上位機配合軟件使用。
6、測色儀屏幕設置為倒置顯示，操作更方便。
NS多功能測試組件與測色儀裝配過程
注：2.0版多功能測試組件，可操作性更加靈活、視野更開闊、固定更穩定、測量更精準、更加人性化。
